Инструкция привязки чип-ключа MF08, MF10
laudanum16Дата: Воскресенье, 28.02.2016, 14:15 | Сообщение # 1
Рядовой
Группа: Модераторы
Сообщений: 2166
Мото: yamaha t-max III
Статус: Offline
Город: Алапаевск
Инструкция проверена успешно!!!
Для прошивки дополнительного чипа требуется именно НОВЫЙ неиспользованный чип, подходящий к модификации вашего скутера!!!
Сверяйтесь с каталогом частей перед покупкой!!!


Обратите внимание сразу : по этой инструкции можно пришить только дополнительный чип, если у вас был только один чип и он оказался поврежден или утерян, вам эта инструкция не подходит!!! Обращайтесь в таком случае к дилеру!
При проведении прошивки вы можете обращаться за информацией также к мануалам: японский для mf08 стр. 22-5 и английский для mf10 стр. 23-5. Процесс прошивки у обоих моделей а также диагностика ошибок SMART KEY одни и те же!

Итак, что вам понадобится:
- Новый чип-ключ который вы хотите пришить
- Для прошивки чипа необходимо чтобы у вашей форзы был как минимум один рабочий привязанный к системе чип-ключ. Далее в инструкции он будет называться "первоначально зарегистрированным"
- желателен дополнительный аккумулятор. при прошивке аккумулятор остается в скутере подцепленный и в процессе понадобится отключить и снова подать питание на специальную фишку, на это отводится всего две минуты, и вам может быть не удобно брать питание со стоящего в форзе аккумулятора, если за 2 минуты не успеете- процесс будет сброшен
- "шнурок" адаптер (два провода) для подачи питания на специальную фишку( далее "разъем регистрации"). Оригинальные номера
070MZ-MEC0100



07XMZ-MBW0101



Для mf08 требуются оба, для mf 10 только 07XMZ-MBW0101

При отсутствии у вас этих "шнурков" можно поступить проще. Ищите разъем регистрации и прозванивайте его на массу, тот провод который звонится на массу будете подцеплять к минусовой клемме аккумулятора, а второй соответственно к плюсовой. У форзы мф08 на разъеме регистрации должны быть черный и зеленый провода, черный плюс, зеленый- минус.
Обязательно прозвоните на массу и перепроверьте самостоятельно!!! Ошибка при подключении выльется вам в огромные затраты!!!

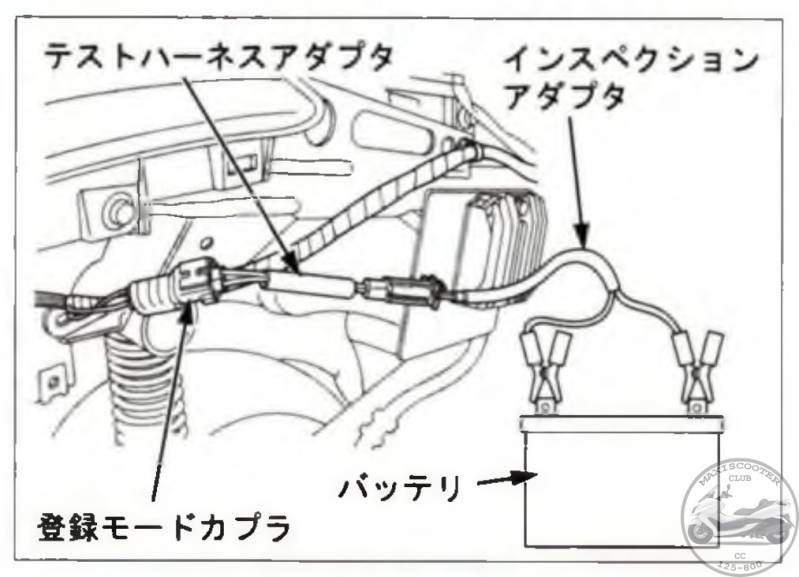

У mf08 разъем регистрации спрятан за правым боковым пластиком

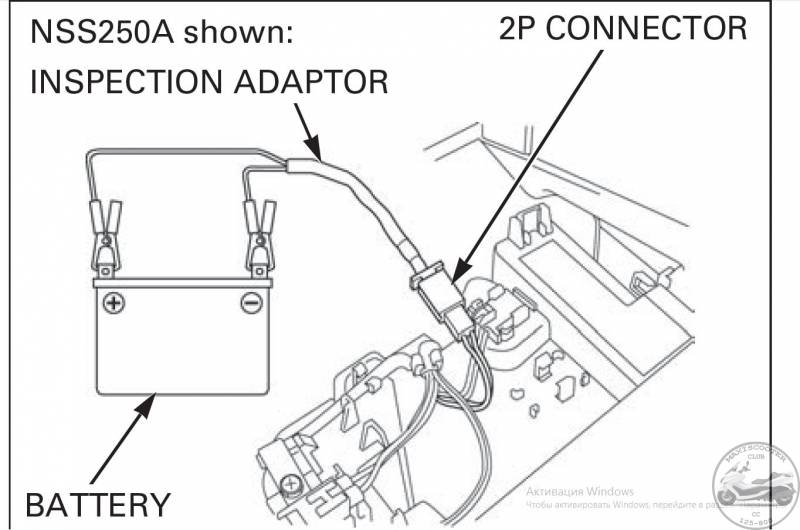

у mf10 смотрите фото (я не понял где это)


За дополнительные данные спасибо Георгию Куракину !!!
Прикрепления: 2404793.jpeg (5.4 Kb) · 4163005.jpeg (7.9 Kb) · 1849016.jpg (88.1 Kb) · 2800674.jpg (136.7 Kb)

laudanum16Дата: Воскресенье, 28.02.2016, 15:28 | Сообщение # 2
Рядовой
Группа: Модераторы
Сообщений: 2166
Мото: yamaha t-max III
Статус: Offline
Город: Алапаевск
Начинаем непосредственно прошивку чипа!!!

1. Переключите зажигание в положение "off"
2.Включите первоначально зарегистрированный чип-ключ. Если у вас несколько первоначально прошитых чип ключей помните что в процессе прошивки понадобится только один и он останется прошитым к системе, остальные будут стерты и потребуется их перерегистрация, об этом будет написано ниже. Поэтому остальные чип-ключи обязательно выключите.
-- Положите первоначально зарегистрированный чип в ключ в пределах рабочего диапазона антенны SMART KEY. Это радиус около 80 см от модуля блокировки руля. К примеру на приборку.
3. Подайте напряжение 12В на разъем регистрации
4. нажмите на переключатель зажигания в течении двух минут после шага "3"
-- В этот момент система опознает код первоначального чип ключа. При успешном опознании переключатель зажигания замигает синим цветом
-- При наличии ошибки смарт системы лампочка индикатор "smart" покажет ошибку. Обозначение ошибки вы можете посмотреть в мануале на страницах 22-8 (яп. мф08) и 23-8 (англ. мф10)
-- Если прошло более двух минут начните с пункта "3"
5. Отсоедините красный зажим адаптера (либо вашего самодельного "шнурка") от плюсовой клеммы аккумулятора не менее чем на 2 секунды а затем подсоедините снова не позднее 2х минут.
-- переключатель зажигания загорится синим цветом.
-- Смарт ситема переходит в режим регистрации. Все чип-ключи кроме используемого вами будут стерты
6. Выключите первоначально зарегистрированный чип-ключ
7. Включите чип ключ который вы хотите зарегистрировать и положите в пределах рабочего диапазона антенны SMART KEY. Это радиус около 80 см от модуля блокировки руля. К примеру на приборку.
Поверните переключатель зажигания в положение ON в течение двух минут. Когда регистрация будет успешно завершена, индикатор загорается в течение двух секунд, после чего он мигает четыре раза подряд как показано ниже

-- никогда не используйте для этого первоначально зарегистрированный чип-ключ
-- если у вас два и более зарегистрированных ранее ключа то рекомендуется перерегистрировать сначала их, а потом новый
-- При наличии ошибки смарт системы лампочка индикатор "smart" покажет ошибку. Обозначение ошибки вы можете посмотреть в мануале на страницах 22-8 (яп. мф08) и 23-8 (англ. мф10)
-- Перерегистрированный чип-ключ или новый чип-ключ регистрируется модулем блокировки ручки.
Когда новый чип-ключ регистрируется модулем блокировки ручки индикатор на чипе мигает зеленым 5 раз.
Когда вы перерегистрируете ранее зарегистрированный (до процесса прошивки) чип индикатор чипа не мигает
-- Если более двух минут прошло, выполните шаг 3 снова.
-- Если регистрация не удалась то переключатель зажигания заготися синими на 10 сек а потом начнет мигать как показано ниже


8. если вы хотите зарегистрировать еще дополнительный чип ключ то переведите переключать зажигания в положение OFF в течении двух минут после шага "6". Повторите шаг 6,7
-- если прошло более 2х минут начинайте с шага "3"
-- Smart key может хранить не более 4х чип-ключей
9. Поверните переключатель зажигания в положение OFF, отсоедините адаптер от разъема регистрации
-- Honda Smart Key возвращается в нормальный режим работы.
10.Убедитесь, что выключатель зажигания может быть включен с использованием всех вновь зарегистрированных ключей-карт.

По отзывам владельца привязавшего чип по этой инструкции привязка чипа окончилась на 7м пункте долгим миганием с одновременной горящей   красной лампой. После это зажигание полностью отключилось.
Чип по итогу привязан и первично зарегестрированный чип- не стерло. Оба работают.


За дополнительные данные спасибо Георгию Куракину !!!
Прикрепления: 8607531.jpg (5.2 Kb) · 3553139.jpg (4.9 Kb)

sergikovДата: Четверг, 14.04.2016, 09:28 | Сообщение # 3
Рядовой
Группа: Друзья maxiscooterclub
Сообщений: 17
Мото: Honda Forza 250
Статус: Offline
Город: Гомель
Дополнительная инфа привязать можно только новый смарт ключ, и существует несколько видов как купить правильный хрен его знает, может по вину как то.

laudanum16Дата: Суббота, 04.02.2017, 18:09 | Сообщение # 4
Рядовой
Группа: Модераторы
Сообщений: 2166
Мото: yamaha t-max III
Статус: Offline
Город: Алапаевск
Один из владельцев успешно привязал дополнительный чип на MF-08 по этой инструкции. Внесены некоторые правки.

AlexduДата: Среда, 29.04.2020, 18:37 | Сообщение # 5
Сержант
Группа: Друзья maxiscooterclub
Сообщений: 33
Мото: Honda Forza MF08,Yamaha YP 400
Статус: Offline
Город: Винница
Извиняюсь что Не в темеу, может кто-то подскажет как открыть бардачок (под рулём) если кнопка электронная клацает но не открываеи и Сервисный ключ тоже Не проворачивает, как будто что-то там заклинило.

Forza55Дата: Среда, 27.04.2022, 18:59 | Сообщение # 6
Рядовой
Группа: Новичёк
Сообщений: 2
Мото: MF10 NSS250A
Статус: Offline
Город: Москва
В субботу буду пробовать привязать ключ на mf11

RichasДата: Среда, 04.05.2022, 14:35 | Сообщение # 7
Подполковник
Группа: Администраторы
Сообщений: 27
Мото: Yamaha Majesty 400
Статус: Offline
Город: Краснодар
Цитата Forza55 ()
В субботу буду пробовать привязать ключ на mf11

Добрый день. Ну как? Получилось ключ привязать?


https://repsol-ug.ru - масла Repsol в Краснодаре.
https://oilshop55.ru- запчасти, масла и резина для скутеров и мотоциклов.
Обращайтесь.

Santa_irbitДата: Четверг, 05.05.2022, 08:14 | Сообщение # 8
Рядовой
Группа: Новичёк
Сообщений: 1
Мото: mf-08
Статус: Offline
Город: ирбит
Добрый день ! подскажите , а разЪем регистрации подключать к основному аккуму ? или надо ещё один ?
